超声探头的操作及临床应用——特殊探头篇(三)

2019-11-18



来源:器械之家

来源:器械之家

2019-11-18



本系列共有超声探头操作常规探头、特殊探头三篇,此篇为第三篇。


今天我们来讲的是超声探头中的一些特殊探头。

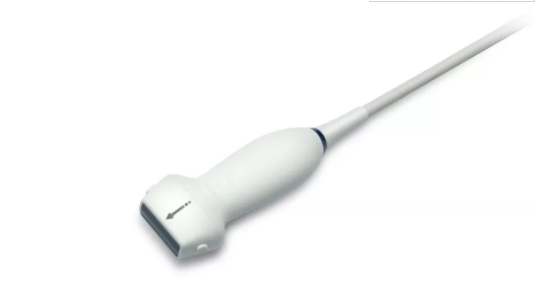

1生殖专用探头


传统腔内探头采用直柄设计,在搭配穿刺架使用时,手术空间小,不易操作;生殖专用的曲柄探头,探头柄采用弯曲成角度设计,可实现监视、取卵两不误,搭载穿刺架时,可以清晰显示穿刺针的进针过程、深度和位置,实时监视取卵全过程,保障取卵操作精准与安全。

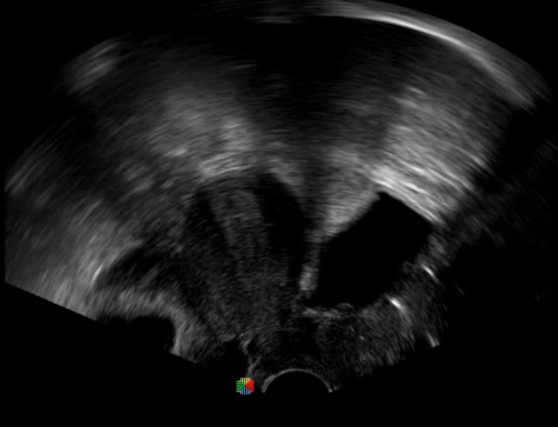

取卵临床图


2宫腔专用探头

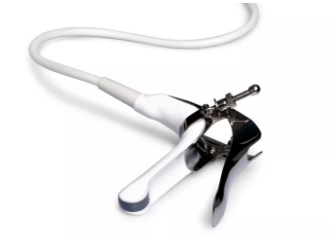

多数的生殖科医生对于受精卵的植入采用凭经验操作或是使用传统腔内探头引导,同样存在手术空间小、受精卵放置位置不确定等风险。专业的宫腔专用探头,配合专用的窥器使用,为医生提供最大的手术视野。




胎移植临床图

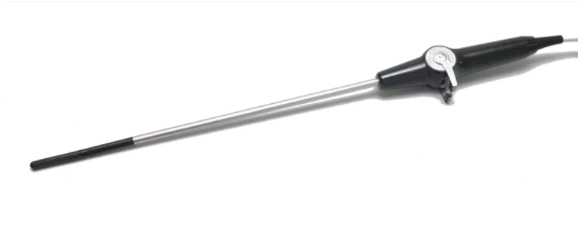

3  腹腔镜超声探头



腹腔镜超声是超声技术和腹腔镜技术的融合,腹腔镜超声降低了对超声探测深度的要求。由微小切口进入手术部位,多角度弯曲可选择,降低手术难度及风险;与受检组织器官直接接触,有效避免气体干扰。


应用科室:麻醉科、手术室、普外科、泌尿外科、妇产科、肿瘤科、介入科等

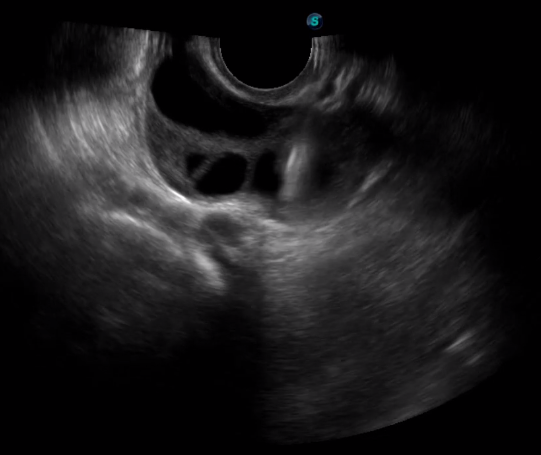

腹腔镜下 肝脏占位


4  置管专用探头



实时观察穿刺针进入血管的全过程,方便操作及较短的穿刺路径,智能进针尺寸提示,让置管工作更加轻松,高效。

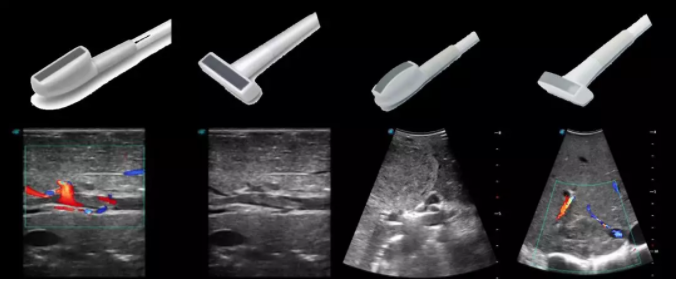

不同进针路径



5   TEE


TEE(经食道超声心动图)将超声探头置入食道内,从心脏的后方向前近距离探查其结构 ,克服了经胸超声检查的局限性,避免肺内气体、胸壁脂肪、胸廓畸形等因素影响,观察角度更多,图像更加清晰,测量数据更准确。

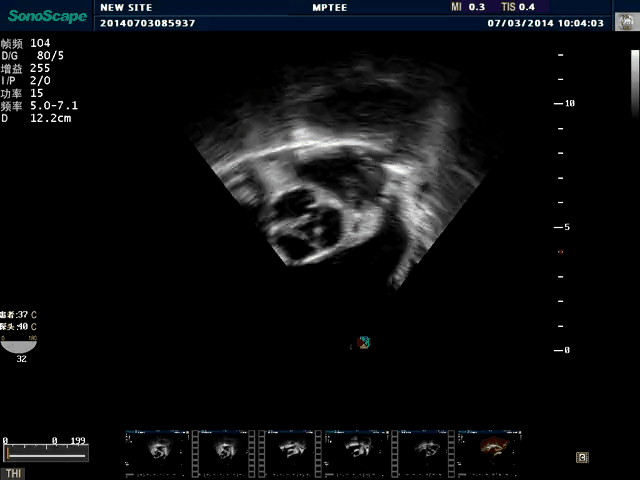

经食道超声 大动脉短轴



6多种指夹式探头


线阵/凸阵不同选择,多种外形设计可以满足适用于不同的临床科室,满足不同医生的使用需求;

轻便小巧,方便持握;

防水、易消毒;


应用科室:手术室、肝胆外科、消化外科、肿瘤科、心胸外科、泌尿外科、妇产科等



科技在促进超声探头功能向多样化、精密化发展,未来,随着医疗设备制造技术的创新和发展,会出现更多先进的探头,同样我们也期待有更多像开立一样的国产品牌在超声领域有所发展。
