重大突破!MRI即将进入“无氦时代”!!!

云汐

2018-11-16



MRI

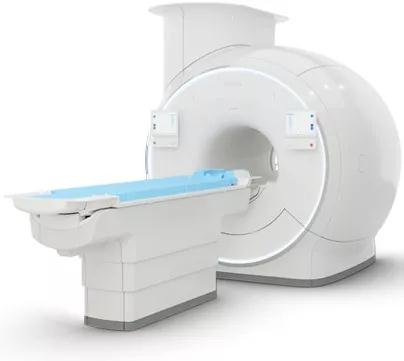

飞利浦近日宣布在欧洲及北美市场推出了一款1.5T的磁共振系统——Ingenia Ambition X 1.5T MRI。



光看名字没什么特别的,厉害的是这款产品采用了飞利浦最新研制的低液氦传导式制冷超导磁体——BlueSeal磁体技术,来看看下面这个视频:





这个BlueSeal低液氦传导式制冷超导磁体到底有什么厉害之处呢?


首先,目前能够做到这项技术的全球不超过3家


其次,比起上一代的零液氦挥发技术(Zero helium boil off ),BlueSeal做了重要革新


液氦节省至原来的1%

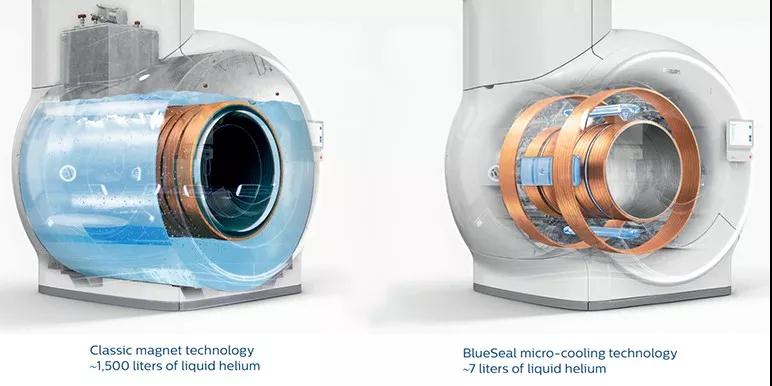

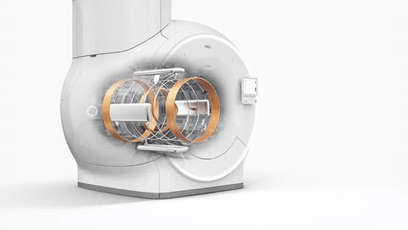

BlueSeal磁体内没有大的液氦腔,而是仅仅在磁体的四周设计了四个相对小的腔体用于盛放液氦,这些液氦通过管路与各个超导线圈相接触,达到传导制冷的作用。



据器械之家了解,这种腔体仅需要极少量的液氦——7升,而市面上MRI需要液氦的量普遍在2000升左右。从2000升降到7升,这是一个非常大的跨越,不仅减轻了MRI整个设备的重量,相信对于MRI的成本造价也将有大幅度地降低。



全封闭磁体,终身免加注液氦


一般MRI在使用的过程中因为种种原因,液氦会有少量挥发,后期还需要继续加注液氦。但是BlueSeal磁体在制造的过程中加入液氦后,就进行了完全的密封,即使磁体失超,液氦也不会排放到磁体外,而是储存在磁体里,经过操作继续使用。这样的设计意味着磁体在其使用寿命期间不必再加注新的液氦。


业内人士知道,氦气属于不可再生资源,并且主要集中于小部分国家,其中美国是全球最大的氦气生产及消费国家。由于国际局限不太稳定,部分国家时有战乱,再加上贸易战,液氦市场时有波动,液氦用量的大幅度降低,能够消除医院对于稀缺氦气供应的依赖。


不需通风管,重量减轻900 kg

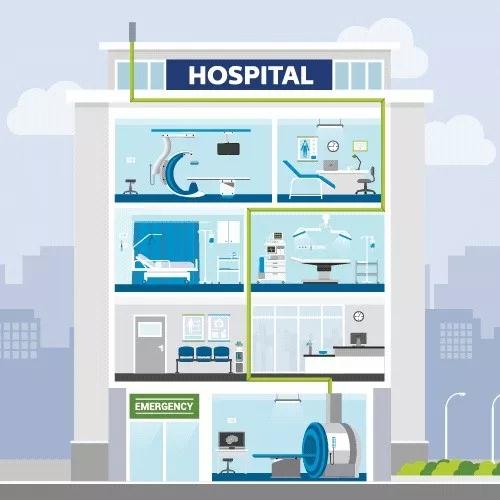

传统磁体,必须安装长通风管以满足安全要求,并在磁体淬火时将氦气直接引到外部通风口。


需要通风管


而BlueSeal采用的是全封闭设计,氦气无法泄露出来,因此不需要通风管,将大大降低医院的施工成本。

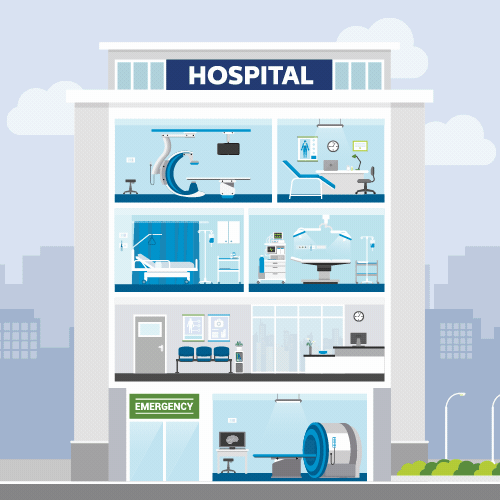

不需要通风管


此外,飞利浦BlueSeal的重量很轻,比前身Ingenia 1.5T ZBO磁体轻900 kg,重量的减轻,让MRI在选址和安装上更灵活、更简单。


目前,Ingenia Ambition X MRI已在瑞士苏黎世的Spital Uster医院装机,并且获得欧洲CE认证以及美国食品和药物管理局的510(k)许可,但尚未在中国销售。
